图形转移 · Developing

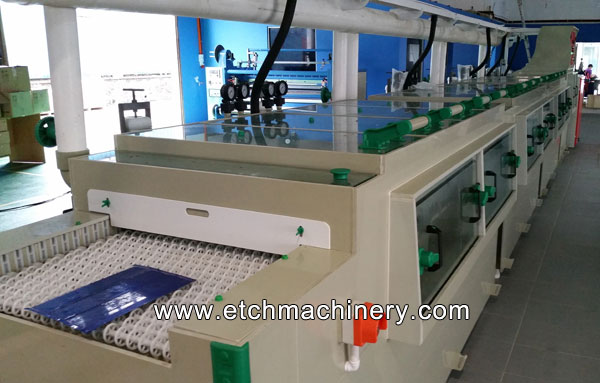

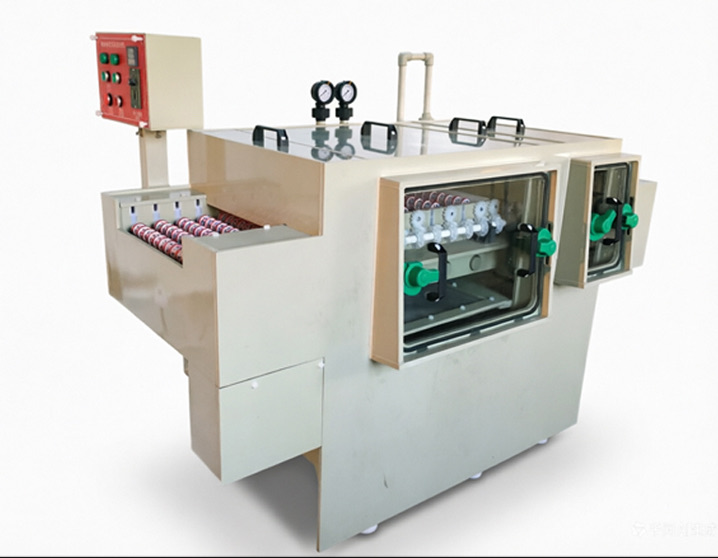

PCB显影机
PCB Spray Developing Machine
用于曝光后的感光显影工序。采用碳酸钠药液上下双面摆动喷淋，把未固化的感光膜洗掉、露出待蚀刻的铜面，为蚀刻做准备。药液恒温循环、喷淋均匀，显影点稳定、线条清晰；配套水洗与烘干段，适用干膜、湿膜与感光油墨，是 PCB 显影、蚀刻、退膜（DES）制程中的关键设备。
技术规格
| 显影方式 | 上下双面摆动喷淋 |
| 显影药液 | 碳酸钠（Na₂CO₃）约 1% |
| 适用感光材料 | 干膜 / 湿膜 / 感光油墨 |
| 适用板面 | 单面 / 双面 / 多层 |
| 显影温度 | 30±2°C 恒温 |
| 传输速度 | 变频可调 |
| 配套段 | 显影 · 水洗 · 烘干 |
| 自动化 | 半自动 / 全自动可选 |
| 工作电源 | 三相 380V 50Hz |
💦

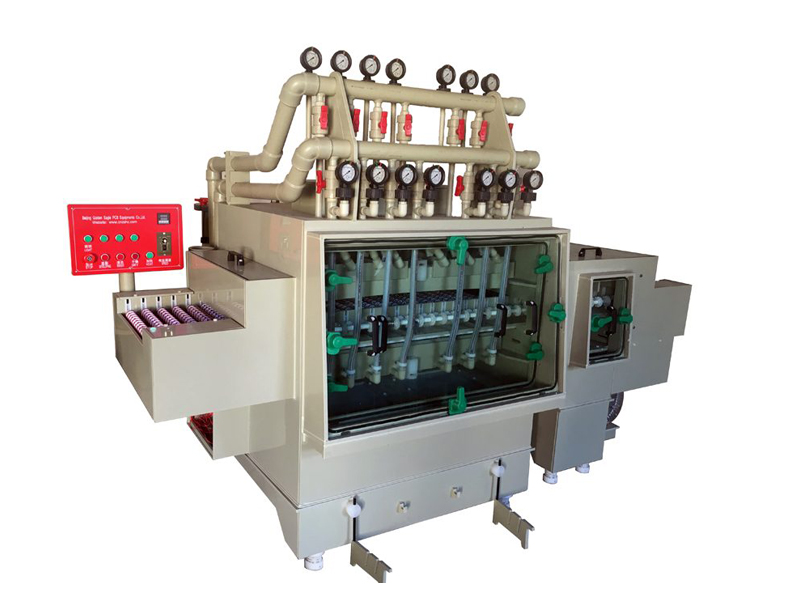

双面均匀喷淋
上下喷淋均匀，显影线条清晰、图形完整。
🌡
药液恒温
温控稳定、药液循环，显影点一致性好。
🎚
显影点可控
传输速度与喷淋压力可调，控制显影程度。
🚿
水洗烘干配套
显影后水洗、烘干一体衔接，板面洁净。
♻
节药环保
药液循环、自动补加，降低药耗与排放。
🔗
整线衔接
与曝光、蚀刻、退膜组成DES制程整线。
